#1 2014-04-06 16:59:14

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 33.0.1750.154

Изготовлю BMS на заказ для LiPo/Li-Ion

Редактировался nrg (2014-04-06 17:26:21)


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#2 2014-04-06 17:26:57

redimer
Участник
Зарегистрирован: 2011-06-30
Сообщений: 36
Windows 7Mozilla 5.0

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Плюсы:
+ Новая схема RedimeR BMS 4.2, ток потребления в режиме (мониторинга) снижен в 10 раз и теперь составляет десятые доли миллиампера.
+ Зарядный канал многократно усилен и можно использовать супер мощные зарядные устройства вплоть до 2,5кВт.
+ Качество схемы обратной связи уменьшения тока при балансировки значительно улучшено.
+ Платы можно разрезать на модули для установки с компактные корпуса батарей.
Минус:
- немного возрастала цена на стоимость дополнительных силовых транзисторов MOSFET:


Turnigy LiPo 24S4P -1776 Вт/ч, 100v, Infenion 18FET 100a, CroMotor (Мой двухподвес)
Мах: 104 км/ч на плоскаче.

Неактивен

#3 2014-04-06 21:23:52

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 33.0.1750.154

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Схема подключения BMS под народные липоли.

_tbUtHOTwrMIRHbocTKN9NkS6cGJ_kjY8v2-bhsJBxI=w817-h763-no


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#4 2014-04-26 22:08:15

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 34.0.1847.131

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

1) BMS v4.2 16s 48/96A для элементов LG-D1 (двухсторонний монтаж)


  • Последовательно 16 каналов - 16s

  • Напряжение полного заряда 69,28В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 48А, кратковременно 96А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 96/192А.

  • Размеры: 60х120 мм, толщина около 10мм

  • Балансировочные провода идут в комплекте

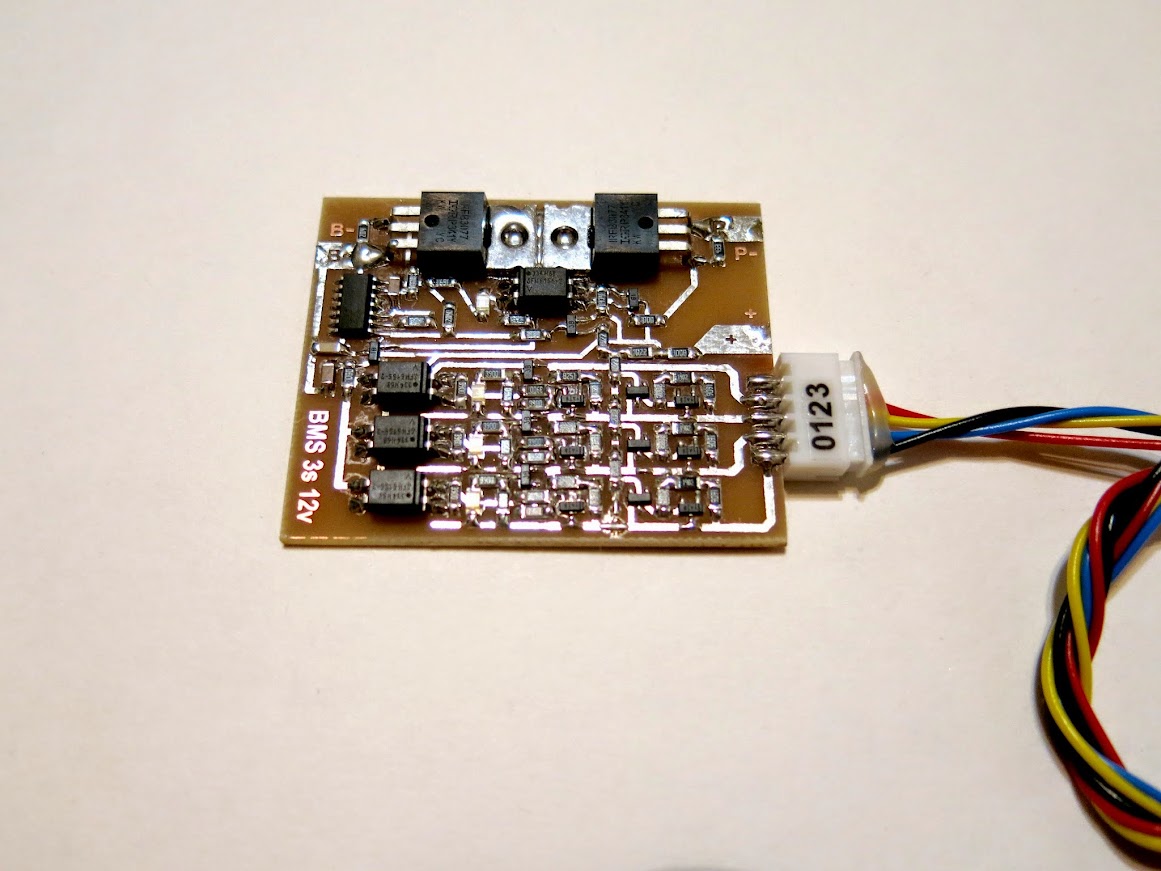

2) BMS v4.2 3s 12/24A для элементов LG-D1 (односторонний монтаж)


  • Последовательно 3 канала - 3s

  • Напряжение полного заряда 12,99В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 12А, кратковременно 24А (до 15 сек)

  • Размеры: 60х48 мм, толщина около 6мм

  • Балансировочные провода идут в комплекте

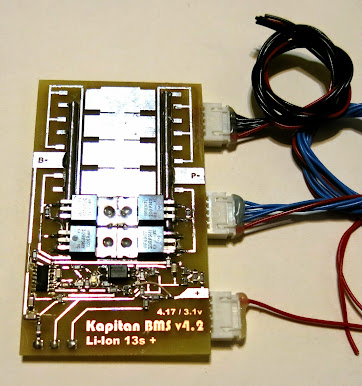

3) BMS v4.2 13s 36/72A для элементов LG-D1 (двухсторонний монтаж)


  • Последовательно 13 каналов - 13s

  • Напряжение полного заряда 56,29В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 36А, кратковременно 72А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 72/144А.

  • Размеры: 60х100 мм, толщина около 10мм

  • Балансировочные провода идут в комплекте


4) BMS v4.2 10s 24/48A для элементов Li-ion (двухсторонний монтаж)



  • Последовательно 10 каналов - 10s

  • Напряжение полного заряда 41,7В

  • Напряжение балансировки: 4,17в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 24А, кратковременно 48А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 72/144А.

  • Размеры: 60х100 мм, толщина около 10мм

  • Балансировочные провода идут в комплекте

Редактировался nrg (2014-04-26 22:43:02)


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#5 2014-05-10 15:22:07

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 34.0.1847.131

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

5) BMS v4.2 12s 48/96A для элементов LiPo Turnigy 4s (односторониий монтаж) для borisd581


  • Последовательно 12 каналов - 12s

  • Напряжение полного заряда 50В

  • Напряжение балансировки: 4,17в

  • Напряжение отсечки: 3,3в

  • Ток: долговременный 48А, кратковременно 96А (до 15 сек)

  • Размеры: 60х164 мм, толщина около 7мм

  • Защита от неверного подключения балансиров (гальваническая развязка между блоками 4s)


6) BMS v4.2 10s 12/24A для элементов LG-D1 (односторонний монтаж) для am0ralist


  • Последовательно 10 каналов - 10s

  • Напряжение полного заряда 43,3В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 12А, кратковременно 24А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 24/48А.

  • Размеры: 60х110 мм, толщина около 7мм

  • Балансировочные провода идут в комплекте


7) BMS v4.2 2s 12/24A для элементов LiPo Turnigy (односторонний монтаж) для велофанаря mracoris


  • Последовательно 2 канала - 2s

  • Напряжение полного заряда 8,34В

  • Напряжение балансировки: 4,17в

  • Напряжение отсечки: 3,3в

  • Ток: долговременный 12А, кратковременно 24А (до 15 сек)

  • Размеры: 60х42 мм, толщина около 6мм

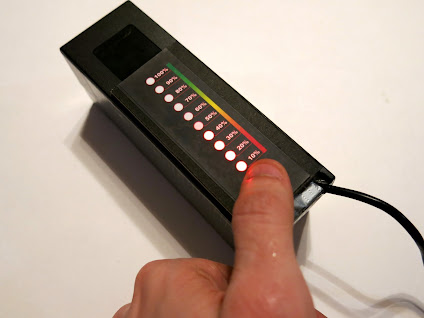

Эта бмс была нужна чтоб собрать новый АКБ для классической велосипедной фары "чебурашка" на 1 xml-t6 и двух xp-E.

В качестве элементов питания была переделана обычная 4s котлета в конфигурацию 2s2p (8в 10ач), внутрь пластикового корпуса была установлена БМС-ка, а снаружи был установлен 10 разрядный индикатор уровня заряда.



Редактировался nrg (2014-05-10 15:42:03)


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#6 2014-06-19 22:22:59

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 35.0.1916.153

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

8) BMS v4.35 15s 24/48A для элементов LG-D1 (двухсторонний монтаж)


  • Последовательно 15 каналов - 15s + возможность апгрейда до 16s при необходимости

  • Напряжение полного заряда 65В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 24А, кратковременно 48А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 96/192А.

  • Размеры: 60х120 мм, толщина около 10мм

  • Балансировочные провода идут в комплекте


Редактировался nrg (2014-07-02 00:18:53)


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#7 2014-07-02 00:18:27

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 35.0.1916.153

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

9) BMS v4.35 20s 48/96A для элементов LG-D1 (односторонний модульный монтаж, деление по 4s)


  • Последовательно 20 каналов - 20s

  • Напряжение полного заряда 86,6В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 48А, кратковременно 96А (до 15 сек)

  • Силиконовые 22awg балансировочные провода идут в комплекте

  • Возможность деления платы на отдельные секции по 4s (для размещения в батареи)


Будет использоваться с батареей из LG-D1 - 20s12p (240 элементов)
86в 36ач 2520Втч


10) BMS v4.35 14s 24/48A для элементов LG-D1 (односторонний модульный монтаж, силовая часть отдельно)

IMG_0615.JPG IMG_0616.JPG

  • Последовательно 14 каналов - 14s

  • Напряжение полного заряда 60,6В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 24А, кратковременно 48А (до 15 сек)

  • Силиконовые 22awg балансировочные провода идут в комплекте

  • Силовая часть отдельно (для размещения в маленьком корпусе батареи)


Редактировался nrg (2014-07-02 00:23:40)


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#8 2014-07-25 17:47:10

changr
Новичок
Зарегистрирован: 2014-07-25
Сообщений: 1
Windows 7Chrome 34.0.1847.131

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Нужен ремонт ВМС. Нет заряда АКБ. АКБ 48В 70Ач.

Неактивен

#9 2014-07-26 13:12:55

nrg
Гуру
Из Лобня
Зарегистрирован: 2011-07-01
Сообщений: 485
Windows 7Chrome 36.0.1985.125

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

changr пишет:

Нужен ремонт ВМС. Нет заряда АКБ. АКБ 48В 70Ач.

к сожалению я в чужих схемах не разбираюсь, могу починить только свои если что...


Он же RedimeR icq: 424-297-058icq: 424-297-058online.gif?icq=424297058&img=5 (Мой двухподвес)
Мах: 104 км/ч на плоскаче 2012г.
sezon

Неактивен

#10 2015-04-17 09:24:44

Виталий
Новичок
Зарегистрирован: 2015-04-17
Сообщений: 1
Windows 7Chrome 40.0.2214.115

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Имеется батарея LiPol 72v 50ah, они сильно разбалансированы верх 4,16v низ 3,88v. Нужен балансир на эту батарею.

Неактивен

#11 2015-07-08 17:19:54

TSprinter
Новичок
Зарегистрирован: 2013-05-14
Сообщений: 4
Windows 7Firefox 39.0

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Нужна БМС и зарядка на 20S LiPol (народные котлеты 10Ач)
Сколько будет стоить и как заказать?
Ток планирую вкачивать до 36А. Заряжать лучше по номиналу = 10А если есть такие зарядки, но сойдет и 3-5А.

Неактивен

#12 2016-01-13 23:33:44

Atilla
Новичок
Зарегистрирован: 2016-01-13
Сообщений: 1
Windows 7Chrome 47.0.2526.80

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Привет! Есть спор на тему Реально ли  сделать BMS c возможность изменения программы. Кто что выскажет буду рад.

Неактивен

#13 2016-03-31 22:13:06

Igoram
Новичок
Зарегистрирован: 2016-03-31
Сообщений: 1
LinuxChrome 47.0.2526.111

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

nrg пишет:

8) BMS v4.35 15s 24/48A для элементов LG-D1 (двухсторонний монтаж)


  • Последовательно 15 каналов - 15s + возможность апгрейда до 16s при необходимости

  • Напряжение полного заряда 65В

  • Напряжение балансировки: 4,33в

  • Напряжение отсечки: 3,1в

  • Ток: долговременный 24А, кратковременно 48А (до 15 сек)

  • Предусмотрена возможность апгрейда по току до 96/192А.

  • Размеры: 60х120 мм, толщина около 10мм

  • Балансировочные провода идут в комплекте


Нужен такой, поможете?

Неактивен

#14 2017-03-12 18:08:43

TwilightGluck
Новичок
Зарегистрирован: 2017-02-26
Сообщений: 1
LinuxChrome 57.0.2987.98

Re: Изготовлю BMS на заказ для LiPo/Li-Ion

Привет!
Нужен BMS для 14S.
Поможете?

Неактивен
